SolidWorks零件有颜色在装配体中不显示颜色怎么办?

最近有SW自学网的粉丝遇到这样一个问题,就是SolidWorks零件是有颜色的,但是SolidWorks装配体却不显示这个零件的颜色,不知道问题出在哪里?又该怎么解决SolidWorks装配体中零件颜色不显示的问题?

其实这个问题也不难解决,安装下面的操作方法即可

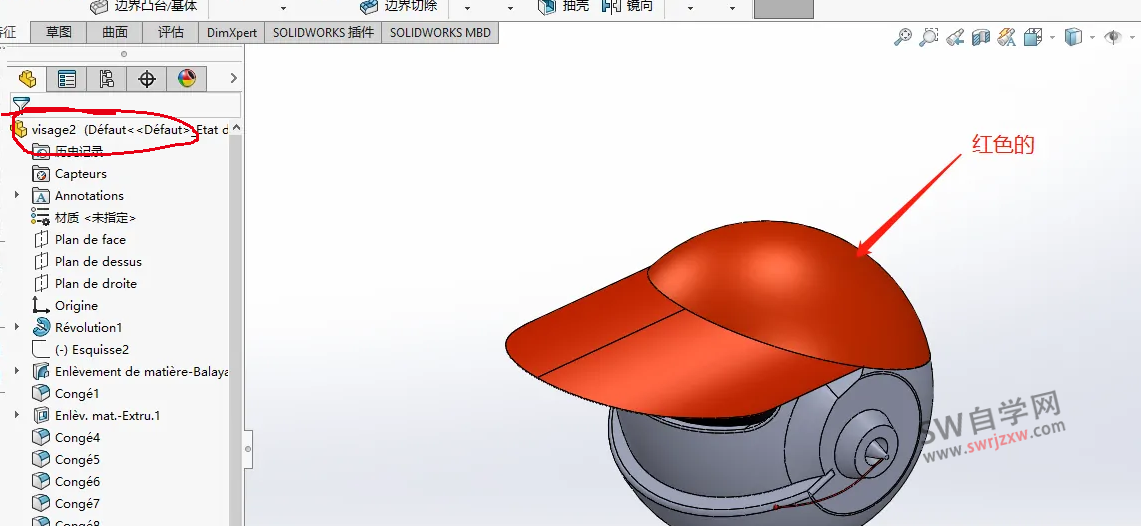

1、首先打开零件,确认零件是有自己的颜色的

SolidWorks零件有颜色在装配体中不显示颜色怎么办?

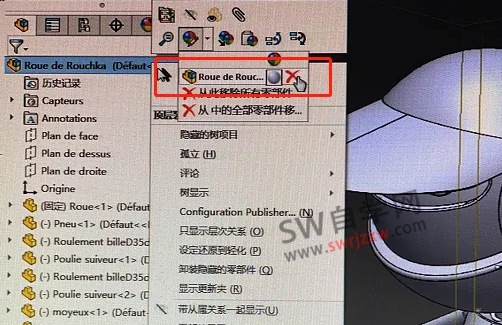

2、然后我们打开SolidWorks装配体,找到总装图名称,右击,点击颜色球,我们看到总装有一个颜色,把零件的颜色给掩盖了,所以我们只要删掉总装的这个颜色即可

SolidWorks零件有颜色在装配体中不显示颜色怎么办?

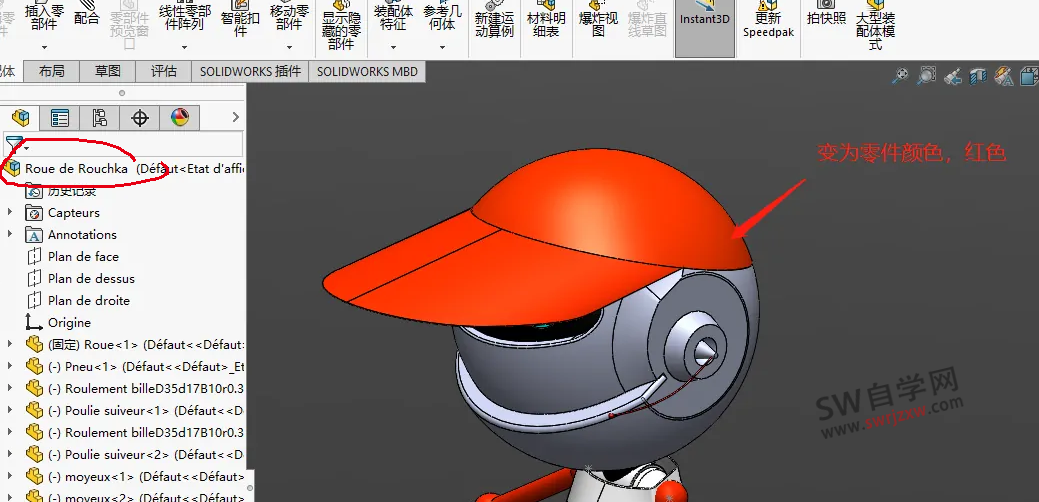

3、然后我们就会发现,SolidWorks装配体里面零件的颜色都会显示出来。

SolidWorks零件有颜色在装配体中不显示颜色怎么办?

以上就是SolidWorks装配体中零件颜色不显示或者装配体颜色和零件颜色不一致的解决方法,希望可以帮助到大家,欢迎转发收藏备用。
