SolidWorks草图怎么转CAD?其实不难

很多习惯使用SolidWorks画图的设计师,尤其是直接接触SolidWorks三维,没有CAD基础的设计师,在CAD里面画轮廓下料太慢了,希望可以通过SolidWorks里面画草图转成cad进行激光下料。

因为SolidWorks草图非常的灵活,尺寸驱动画图,快捷便利,那么怎么转成cad呢?正常SolidWorks草图是不能转cad的。

解决方法:

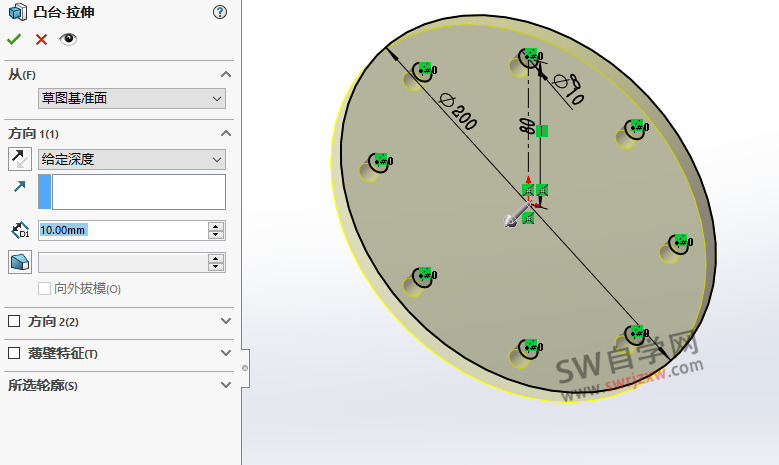

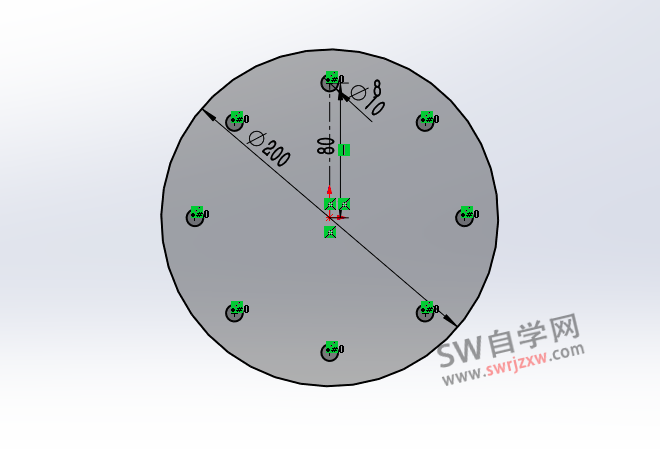

1、我们画好SolidWorks草图之后,进行简单的拉伸即可,拉伸距离都不用设置,默认即可。示例:

2、特征-拉伸

3、这一步比较重要,我们直接在三维里面导出草图的下料图。

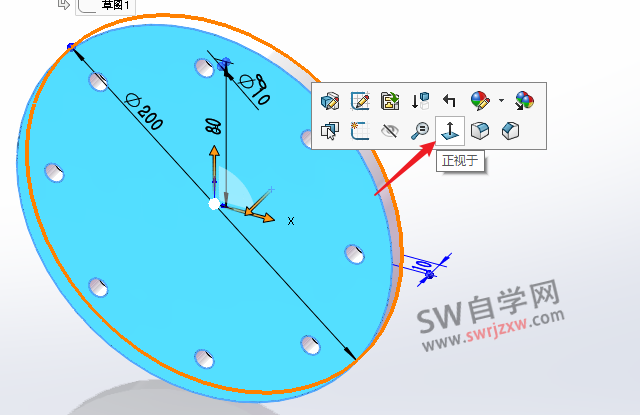

点击面,并正视于,如下图所示:

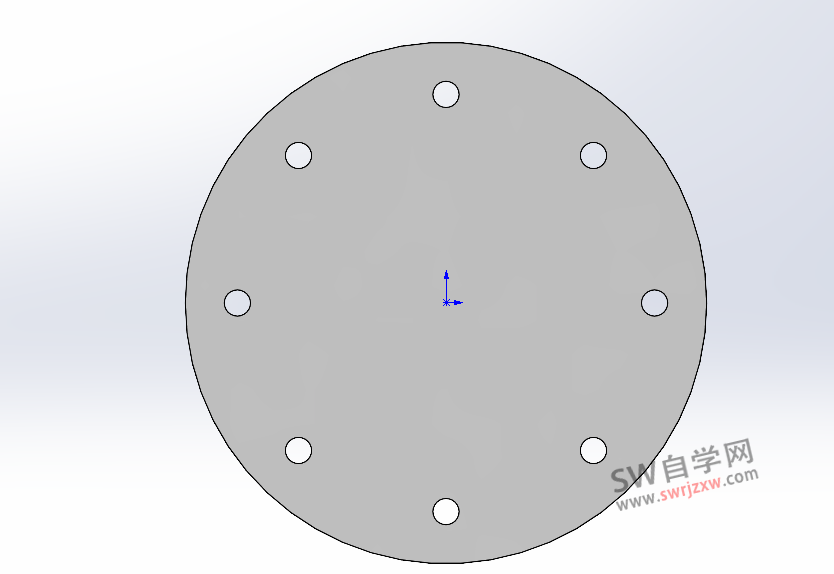

效果

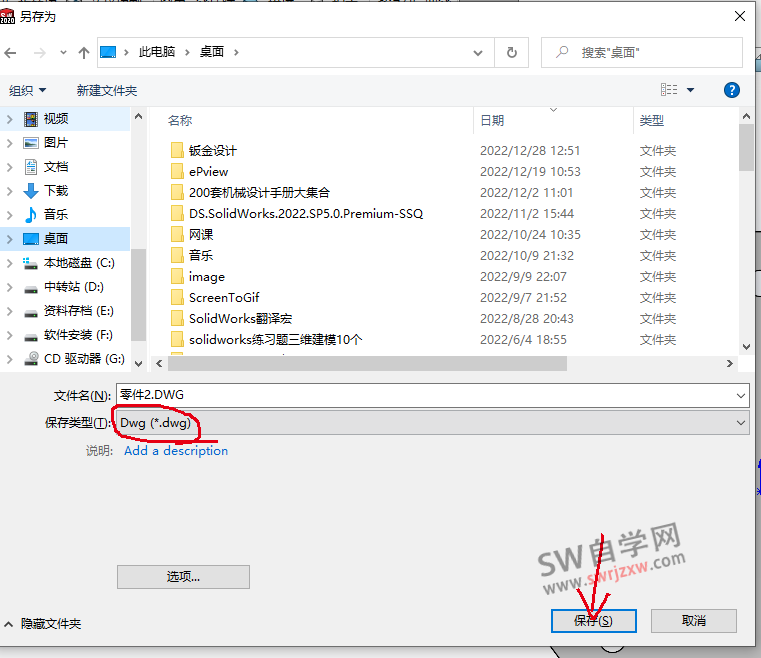

4、菜单-文件-另存为,格式选择dwg

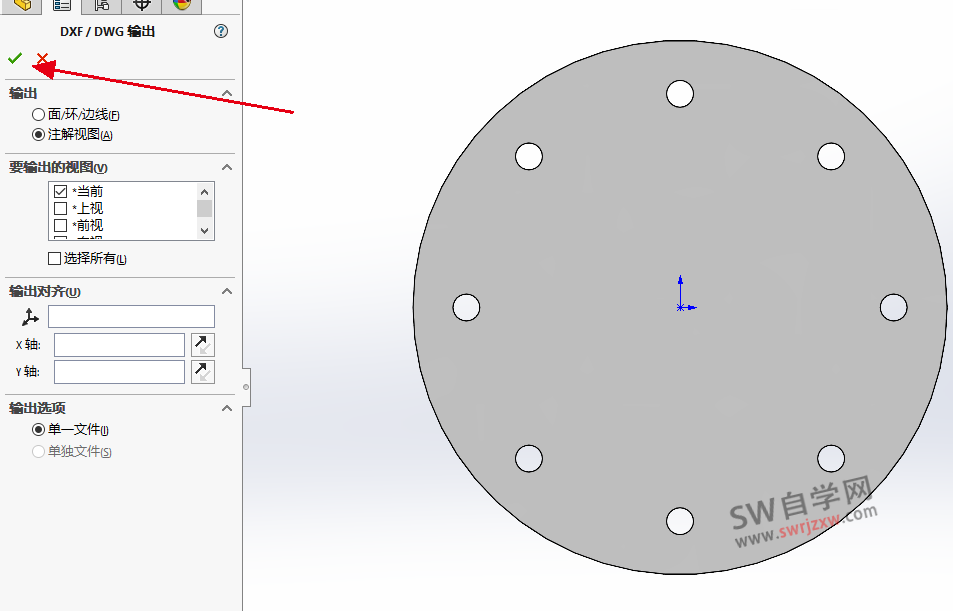

这里直接点对勾,不需要设置

弹出cad预览图,直接点保存

完成。

这样我们就可以轻松得到cad下料图啦。以上就是SolidWorks草图导出cad下料图的方法步骤,非常的简单便捷,方便cad不熟练的粉丝利用SolidWorks草图快速出图。
