SolidWorks练习题之catics3D01-04
本题取自catics3D01-04三维竞赛试题，题目难度适中，大都集中在底部细节的绘制。 题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。注意模型中的对称、阵列、相切、同心等几何关系。 参数：A=112， B=92， C=56， D=30 E=19 问题：模型体积为多少？ （标准答案：136708.44 误差5%以内都可以） SolidWorks自学网温馨提示： 难度…- 1.6k
- 0
-
SolidWorks工程图不能自动投影怎么办？很好解决
今天有粉丝问道这样一个问题，就是在SolidWorks工程图出图的时候这里不能自动投影，每次都是拖出一个视图，然后右击在投影，非常的麻烦 那么SolidWorks工程图自动投影应该怎么解决呢？方法很简单，下面sw自学网就分享给大家。 右边视图调色板里面，我们勾选‘自动开始投影视图’即可。 勾选之后我们拖出一个视图，就可以自动投影啦。- 11.4k
- 1
-
SolidWorks方程式中π怎么输入怎么用？
π大家都很熟悉，常见的就是3.14，圆周率，用来计算圆的周长等，但是SolidWorks里面使用SolidWorks方程式好像没有π，即使我们用搜狗输入法输进去，也不能正常用，如下图所示： 解决方法： 解决方法很简单，SolidWorks里面用字母pi(英文输入法，小写字母)来表示π，不单单是3.14那么简单，而是你设置显示几位小时就是几位小数，如下图所示： 以上就是SolidWorks圆周率π的…- 5.7k
- 0
-
SolidWorks最左侧多出一个工具栏怎么取消？
有学员反馈一个问题，就是他的SolidWorks左侧出现了几个命令，不知道怎么去掉，如下图所示： 解决方法： 这个其实是SolidWorks的触摸模式 我们找到SolidWorks菜单，视图，触摸模式，点一下进行取消 如果你的SolidWorks左侧也出现了几个命令，不知道怎么取消这个工具栏，去试试这个方法解决吧。- 5.8k
- 1
-
SolidWorks材料明细表怎么导出来Excel表格？
很多SolidWorks初学者会问的一个问题就是SolidWorks材料明细表能不能导出来，方便统计和修改，以及发给其他部门进行生产或者采购等等。那么SolidWorks的材料明细表能不能导出来呢？有没有啥方法呢？ 操作方法： 1、在SolidWorks材料明细表内右击鼠标，选择另存为 2、然后我们在弹出的对话框里面输入名称，保存类型选择Excel2007 3、这样，我们就可以导出这个SolidW…- 11.8k
- 0
-
SolidWorks工程图两个尺寸中间是圆点，怎么标注怎么设置？
很多时候我们发现两个尺寸连续标注的时候中间都会是小圆点，如下图所示的标注方法： 而我们在SolidWorks里面标注的时候会出现下面这种情况，如下图所示： 那么我们在SolidWorks工程图里面怎么标注才能出现第一幅图标注的中间是圆点的效果呢？其实不难，只要我们对SolidWorks标注足够熟悉。 下面就给分享SolidWorks工程图两个尺寸中间是圆点的标注方法： 我们首选选中一个尺寸，在箭头…- 3.7k
- 0
-
SolidWorks草图完全定义有什么好处？一定要完全定义吗？
相信很多的SolidWorks设计师会有这样的疑问，就是SolidWorks草图一定要完全定义吗？我欠定义也可以用啊也可以拉伸切除操作？SolidWorks草图完全定义有什么好处呢？ 对于这个问题，SolidWorks自学网根据多年的从业经历回答这个问题。 SolidWorks草图一定要完全定义吗？ 答：不一定，但是推荐完全定义。 SolidWorks草图完全定义有什么好处？ 答：SolidWor…- 3.2k
- 0
-
SolidWorks工程图自动生成三视图方法
很多时候我们为了SolidWorks出工程图方便，往往想要自动出图，今天给大家分享一个SolidWorks预定义视图功能，这个功能非常的实用，恰好可以实现我们SolidWorks自动出图的功能。 方法步骤： 1、打开SolidWorks软件，新建工程图，然后我们取消插入模型，就是单纯的工程图 2、然后我们点击预定义视图，默认会添加一个主视图，如下图所示： 3、然后我们可以右击视图，投影出左视图和俯…- 17k
- 0
-
SolidWorks工程图转pdf图纸手机打开乱码的解决方法
今天给SW自学网学员处理了一个问题，就是SolidWorks工程图转pdf图纸以后，电脑打开pdf图纸正常，但是手机打开却是乱码状态，如下图所示： 但是手机会有问题，我们把图纸放到微信发给客户或者同事自己打开都是乱码，如下图所示： 所以这个现象就比较的奇怪了，经过各方排查，终于找到了解决方法，那就是我们要把字体集成到图纸里面，不然手机的字体太少了会显示乱码。 解决方法： SolidWorks工程图…- 2.9k
- 0
-
SolidWorks扭转弹簧怎么画？螺旋线加扫描完成
很多时候，我们常见的标准件外购件不知道怎么画，那么今天就给大家分享SolidWorks扭转弹簧的建模方法，通过实例建模步骤，讲解solidworks扭转弹簧的画法，希望大家可以举一反三，用到工作当中。 SolidWorks扭转弹簧模型效果图 SolidWorks扭转弹簧建模步骤 1、打开SolidWorks软件，然后新建零件，跟着我们的步骤做即可。在右视基准面进行草图绘制，圆，直径10 2、特征-…- 10.3k
- 3
-

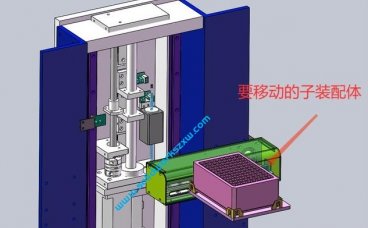

SolidWorks零部件在子装配体可以移动，但是总装配体里面不能移动怎么办？
很多利用SolidWorks做动画或者做演示的设计师都会遇到这样一个问题，就是我们SolidWorks小部件组装完，里面的零件是可以运动移动的，但是再把小部件组装到SolidWorks总装配体里面就不能移动了，那么这个应该如何解决呢？ 那么这个问题我们应该怎么解决呢？ 其实这个问题也很好理解，比如我们的合页、关注丝杠、气缸、油缸、导轨等等，单独的零部件都是可以滑动的，但是组装到设备总装里面，就不动…- 11.8k
- 0
-
SolidWorks模型反光阴影怎么去掉？方法很简单
今天有粉丝问了一个关于SolidWorks阴影怎么去掉的问题，方便模型截图使用等等，带着模型的阴影不太友好，如下图所示：他是开启了SolidWorks小金球， 解决方法： 这里呢，我一个自己的示例给大家解决这个问题，我的模型默认也有反光阴影 我们找到设计树-颜色球，在下面找到布景，然后右击，取消勾选楼板反射 如上图所示，效果立竿见影，取消楼板反射之后就没有SolidWorks模型的反光阴影啦。 如…- 28.4k
- 0
-
SolidWorks工程图不显示贴图怎么办？技巧在这里
很多SolidWorks设计师会发现这样一个问题，就是SolidWorks三维零件里面显示贴图，但是在SolidWorks工程图里面不显示贴图，那么这个应该怎么解决呢？其实很简单，只要小小的一个设置即可。 解决方案： 1、确保我们这里选中了贴图，一般默认都是选中的 2、然后重要的一点，就是选中我们的视图，然后选择带边线上色模式 这样我们的SolidWorks贴图就显示在工程图里面了，因为贴图属于渲…- 8.5k
- 0
-
SolidWorks装配体卡顿原因之一草图太复杂
很多SolidWorks的小伙伴都在被这个SolidWorks卡顿的问题困扰，装配体稍微一多，有的甚至几个都会卡顿，除了电脑性能的硬伤以外，其实我们的零件画图方法，也会影响到solidworks的软件计算性能，今天SolidWorks自学网就给大家分享SolidWorks零件草图的不同画法给软件计算的影响。 首先我们先看这个图的画图顺序 第一种： 草图复制，一步到位，草图画好-直接拉伸 第二种： …- 1.8k
- 0
-
SolidWorks羽毛标志轻化怎么还原解除？
SolidWorks装配体零件有羽毛标志是什么意思？怎么解除？这是SW自学网粉丝的问题，如下图所示： 其实这个羽毛图标表示SolidWorks零件轻化，这样的好处就是可以提高SolidWorks装配体的打开速度，所以很多时候大型装配体会是轻化打开的。 还原方法也比较的简单，我们可以单个零件右击找到设定轻化到还原，如果你想全部都这么操作，就可以在总装上右击，找到设定轻化到还原。 设定轻化到还原：就可…- 8.8k
- 0
-
SolidWorks默认材质怎么设置？零件默认材质设置方法
很多时候我们相同材质的零件会设计很多，那我们SolidWorks在新建零件的时候，能不能默认材质呢？答案是可以的，这里告诉大家一个方法。 方法步骤： 原理就是我们要修改默认零件的零件模板，这样用这个模板做的零件，都是这个材质。 所以明白了原理，就是操作问题了，非常的简单。 1、新建零件，然后我们什么也不画，就是把材质改成自己常用的材质。编辑材料，设置自己的材质。 2、设置好时候，我们点击Solid…- 6.5k
- 0
-
SolidWorks标准件怎么转化为普通件？toolbox使用技巧
很多SolidWorks设计师都会遇到这样一个问题，就是SolidWorks软件里面利用toolbox生成的标准件，带有标准件的图标，打开是只读，不能修改，并且每次打开SolidWorks装配体，都会在次执行标准件自动生成，这样就造成不同的电脑不同的版本，打开SolidWorks装配体，标准件toolbox会变大或者变小，非常的苦恼。 那么SolidWorks标准件如何转为普通零件呢？ Solid…- 5.7k
- 0
-
SolidWorks材料明细表重量小数点精度如何修改？
我们发现有很多SolidWorks设计师的模板存在这样一个问题，就是SolidWorks重量的数值小数点后有三位小数，造成材料明细表换行或者加宽，不太美观，那么如何修改SolidWorks材料明细表重量小数点后面的位数呢？如下图所示：小数点三位改成两位或者一位 解决方法： 点击顶部的菜单-工具-选项-文档属性-单位 确定之后，我们可以点击红路灯（重建刷新工程图），快捷键Ctrl+Q,重建工程图，重…- 10.6k
- 1
-
SolidWorks出现此操作需要一个完全定义的草图轮廓怎么解决？
有SolidWorks初学者反应这样一个问题，就是SolidWorks草图绘制完成后退出草图，提示“此操作需要一个完全定义的草图轮廓”，点击确定，不能退出草图，如下图所示： 难道SolidWorks草图必须完全定义，才能退出吗？ 答案是不一定。 作为SolidWorks设计师，我们推荐大家在用SolidWorks画草图的时候最好做到草图完全定义，不少尺寸，不少几何关系。但是有的时候，我们的草图没必…- 5.2k
- 0
-
SolidWorks左下角坐标轴不见了怎么显示出来？
很多时候我们用SolidWorks做设计，都会用到左下角的坐标轴，但是有粉丝提问，他的SolidWorks模型左下角没有坐标系了，如下图所示： 那么SolidWorks左下角坐标系如何才能显示出来呢？下面给出设置方法。 解决方法： 打开SolidWorks软件任意模型，然后找到设置，找到系统选项 找到显示-勾选显示参考三重轴 完成。这样我们的SolidWorks左下角的坐标系就显示出来了。- 4.6k
- 1
-
SolidWorks工程图丢失图了怎么显示出来？三种实战方法分享
对于这个问题，相信很多的设计师已经或者将来会遇到。比如我们之前的SolidWorks工程图都是正常显示的，如下图所示： 但是由于某种原因，造成我们现在打开SolidWorks工程图是这样的： 原因分析： 1、我们修改了模型名称，造成模型和工程图以前相匹配的名称发生改变，工程图找不到原配了，这里我们可以帮他找到。 2、别人只发给我们工程图，但是没有发给我们模型，造成工程图失去了参考，所以你需要问他要…- 9.2k
- 0
-
SolidWorks面属于现有钣金实体怎么解决？
今天在做SolidWorks钣金弯头的时候，利用SolidWorks的插入折弯命令，发现面无法选择，提示“面属于现有钣金实体”，如下图所示： 那么这个问题应该如何解决呢？下面给大家分享一下我的操作过程。 解决步骤： 首先为什么第一次插入折弯可以用，我删掉了然后再次插入折弯就不能用了，提示面属于现有钣金实体。可以我明明已经删除了钣金特征呀。。 所以这是软件的一个bug。 解决方法也很简单，在删一次！…- 3.9k
- 1
-
SolidWorks草图自动正视基准面怎么设置？
看到很多SolidWorks高手在画草图或者编辑草图的时候都是自动正视，感觉非常的高级，节省时间，那么这个如何去设置才能实现呢？ 相信有很多的SolidWorks初学者想要得到这个答案，今天SolidWorks自学网就给大家分享一下，非常的简单奥。 打开SolidWorks软件，找到菜单-工具-选项-草图，如下图所示： 我们勾选“在创建草图以及编辑草图时自动旋转视图以垂直于草图基准面” 然后点击确…- 2.9k
- 0
-
SolidWorks尺寸带方框怎么标注？其实不难
粉丝在后台咨询关于图纸上这个尺寸带方框，用SolidWorks怎么标注的问题，如下图所示： 那么这个SolidWorks工程图尺寸带方框应该如何标注呢？其实不难，下面给出方法： 打开工程图，点击尺寸，左边SolidWorks属性管理器，找到公差，选择基本，搞定。 非常的干净利索，就这么简单，如果你需要标注这种带方框的尺寸，就赶紧去试试吧，欢迎转发朋友圈备份，防止遇到不会标注唠。- 5.3k
- 1
-
