SolidWorks草图圆弧弧长如何标注？
很多SolidWorks初学者可以轻松的标注草图的半径直径长度角度，但是草图的弧长不知道怎么标注，这里给大家分享标注的要点。 1.点击智能标注 2.依次点击圆弧的起点、终点、圆弧。 然后把尺寸放在合适的位置单机鼠标左键，输入尺寸即可。 SolidWorks草图弧长标注完成。...- 0
- 1
- 343
-
SolidWorks旋转草图标注直径的方法
很多时候，我们SolidWorks绘制轴类零件的时候，一般是草图然后旋转，那么草图表示轴的直径应该怎么标注呢？ 视频讲解标注方法：...- 1
- 0
- 1.1k
-
SolidWorks草图前面有个减号-什么意思？能去掉吗？
有细心的小伙伴，可能已经发现了，SolidWorks草图有时候前面会显示减号或者说是负号（-）这表示什么意思呢？能不能去掉呢？ SW自学网给大家做一个简单解释： SolidWorks草图前面显示减号-表示这个草图没有完全定义，缺少尺寸或者几何关系，可能会影响到产品的精准设计，所以这里草图会有显示减号- 解决方法也很简单，就是要编辑草图，然后完全定义草图即可。 比如这里虽然给了直径，但是和CAD不同…...- 0
- 2
- 4.4k
-
SolidWorks草图封闭阴影怎么去掉？上色草图轮廓
很多SolidWorks设计师发现，我们的SolidWorks新版本的草图默认封闭图形都有一个阴影，如下图所示： 对于不习惯的人来说，这比较的影响画图，那么SolidWorks草图封闭轮廓的阴影应该如何取消呢？SW自学网帮你解决。 解决方法： 找到命令栏的图标，进行封闭草图阴影的切换。 我们看到草图命令栏最后一个，上色草图轮廓，选中就会上色，不选就是纯白的 这就是SolidWorks草图封闭轮廓阴…...- 0
- 1
- 4.7k
-
SolidWorks尺寸如何摆放在任意位置？不想居中
其实有很多SolidWorks设计图，我们在标注尺寸的时候默认是在中间的，但是有时候我们为了图纸的整洁不遮挡，会移动SolidWorks尺寸的位置，那么我们如何实现SolidWorks尺寸放在任意位置呢？ 其实很简单，我们只要修改文档属性即可。 操作方法： 打开SolidWorks选项 找到文档属性， 找到尺寸，找到“置中于延伸线之间”，如果你勾选，就是放中间，如果你不勾选，就是你鼠标任意位置点那…...- 0
- 0
- 2.8k
-
SolidWorks草图怎么转CAD？其实不难
很多习惯使用SolidWorks画图的设计师，尤其是直接接触SolidWorks三维，没有CAD基础的设计师，在CAD里面画轮廓下料太慢了，希望可以通过SolidWorks里面画草图转成cad进行激光下料。 因为SolidWorks草图非常的灵活，尺寸驱动画图，快捷便利，那么怎么转成cad呢？正常SolidWorks草图是不能转cad的。 解决方法： 1、我们画好SolidWorks草图之后，进行…...- 0
- 1
- 3.6k
-
SolidWorks草图检查功能在哪？怎么用？
很多时候我们在画完SolidWorks草图之后，进行拉伸或者切除等等操作的时候，会提示SolidWorks草图不合法，solidworks草图开环轮廓等，尤其是新手，出现的概率更高，那么如何才能找到SolidWorks草图开环的地方呢？ 其实SolidWorks提供了一个草图检查工具，比较的好用，利用草图检查，快速定位到有问题的地方，然后我们更改错误，即可顺利拉伸、切除等操作。 SolidWork…...- 0
- 1
- 4.8k
-

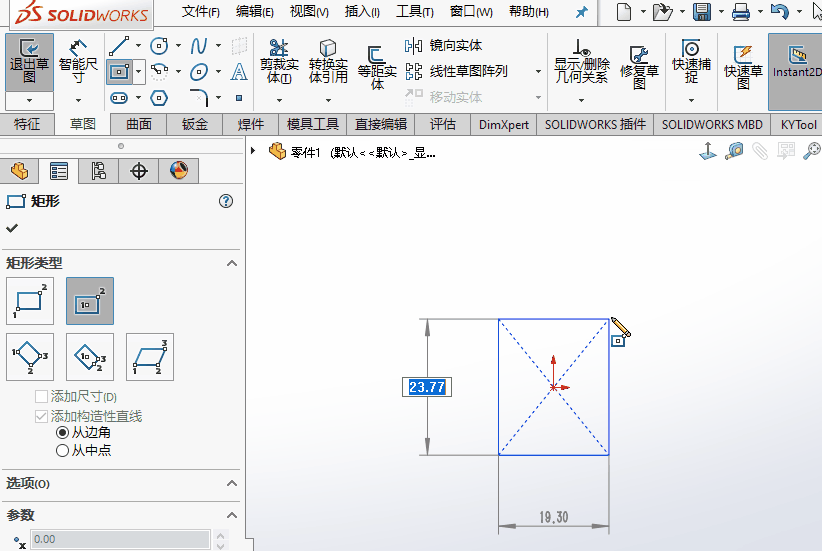

SolidWorks草图直接输入尺寸怎么设置？
很多使用CAD的设计师，绘图习惯就是画线直接输入尺寸长度，那么SolidWorks则是尺寸驱动的软件，什么意思呢？就是你画完之后不管多短多长，只要你标注尺寸，图形就会自动变化，这就是SolidWorks画草图的神奇之处，所以SolidWorks绘制比较的随意，后期直接标注尺寸、添加几何关系，就可以轻松完成草图。 那么SolidWorks能像cad一样，直接输入直线尺寸吗？满足cad习惯的设计师，答…...- 1
- 2
- 19k
-
SolidWorks草图网格线如何去掉？
今天有粉丝问了一个关于solidworks草图出现网格的问题，不太常见，就是画SolidWorks草图出现网格，如下图所示： 那么如何把SolidWorks草图网格取消掉呢？方法很简单，设置一下即可。 解决方法： 1、打开SolidWorks选项-文档属性 取消勾选显示网格线，然后点击确定。 相反，如果你草图没有网格，想要显示网格，那么你就勾选就行了。 然后我们看到草图网格就没有了 2、上面就能解…...- 0
- 1
- 4.9k
-
SolidWorks正视之后如何保持视图大小不变呢，不想模型整屏显示？
相信很多SolidWorks设计师都有这样的体验，就是我们正视于之后，视图就全屏显示了，我们如果画草图，还要放大一下视图，显得比较麻烦。 那么能不能我们正视之后，模型视图大小不变呢？不想让他整屏显示模型。 答案是可以的，解 决方法： 打开SolidWorks选项，找到视图，取消勾选【在更改到标准视图时整屏显示全图】就搞定啦。 以上就是solidworks正视之后视图大小不变的解决方法，可以让我们快…...- 0
- 0
- 3.1k
-
SolidWorks草图标注尺寸大小怎么调整？太小了想变大
最近有SolidWorks自学网的粉丝问到这样一个问题，就是SolidWorks草图标注尺寸文字太小了，不好看，不舒适，问能不能修改SolidWorks草图标注尺寸文字的大小，这个其实是可以的。 下面就给大家分享SolidWorks自学网整理的实战技巧： SolidWorks菜单-工具-选项-文档属性 按照图片1234567的步骤进行设置，我们就可以更改标注文字的大小啦，比如默认单位…...- 0
- 1
- 17.6k
-

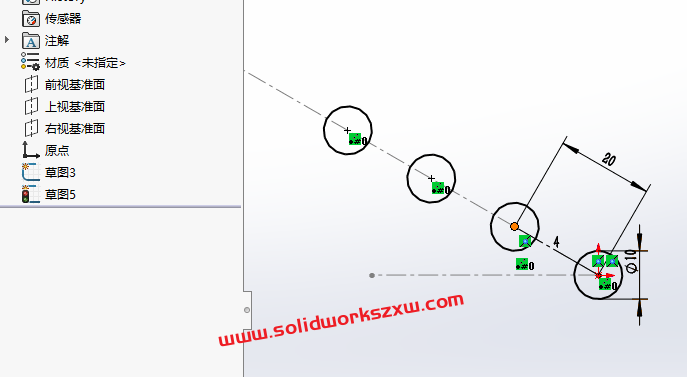

SolidWorks草图怎么沿自己画的斜线线性阵列？
今天在有SolidWorks自学网的设计师咨询我这样一个问题，就是SolidWorks草图里面线性阵列，都是水平x轴或者竖直Y轴进行阵列，但是我想让他沿着我画的斜线进行阵列，应该如何操作？他自己用了最大工作量，就是挨个画。。。 关于这个问题，我们可以通过下面这个方法来解决SolidWorks草图沿斜线阵列的问题。 方法技巧： 对于这个问题，我们需要准备两个草图，一个是我们的斜线，单独作为一个草图，…...- 0
- 3
- 4.7k
-

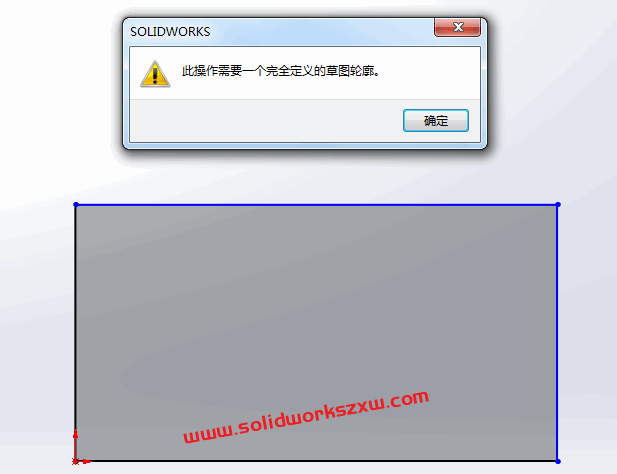

SolidWorks出现此操作需要一个完全定义的草图轮廓怎么解决？
有SolidWorks初学者反应这样一个问题，就是SolidWorks草图绘制完成后退出草图，提示“此操作需要一个完全定义的草图轮廓”，点击确定，不能退出草图，如下图所示： 难道SolidWorks草图必须完全定义，才能退出吗？ 答案是不一定。 作为SolidWorks设计师，我们推荐大家在用SolidWorks画草图的时候最好做到草图完全定义，不少尺寸，不少几何关系。但是有的时候，我们的草图没必…...- 0
- 0
- 4.1k
-

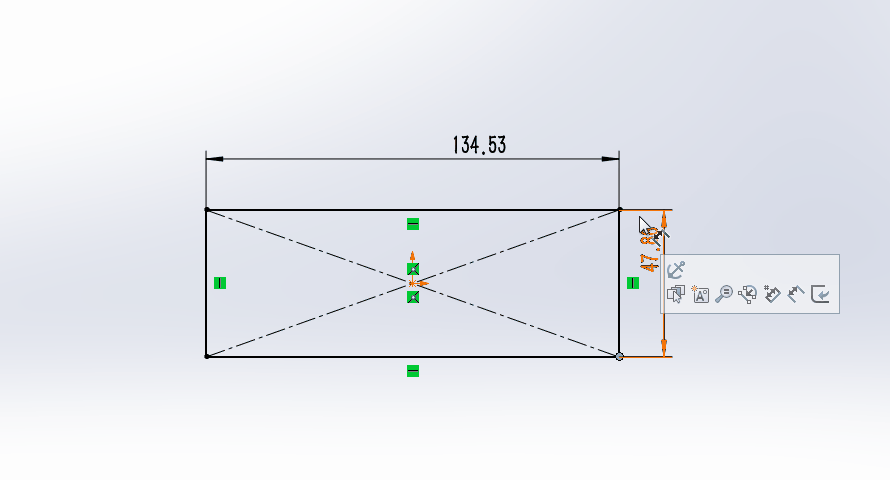

SolidWorks草图完全定义后鼠标还能拖动怎么回事？
最近有一个SolidWorks学员反映这样一件奇怪的事情，就是SolidWorks草图画好了，几何关系尺寸等等完全定义了草图，但是鼠标拖动SolidWorks草图还是会动，尺寸还会发生变化。如下图所示： 那么SolidWorks草图完全定义后还是会动是怎么回事呢？怎么解决呢？ 解决方法： SolidWorks自学网就给大家分享这个问题的解决方法，其实非常的简单，关于设置的问题。 打开…...- 0
- 0
- 3.1k
-
包覆特征不能从交叉或开环轮廓生成SolidWorks不能包覆文字怎么办？
很多SolidWorks设计师在使用SolidWorks包覆功能的时候，会出现这种情况，就是SolidWorks文字写完进行SolidWorks包覆，感觉没啥错误，但是会出现弹窗，SolidWorks包覆特征不能从交叉或开环轮廓生成，如下图所示： 查明原因： 我们需要检查SolidWorks包覆用的草图有没有交叉或者开环的情况 我们看到SolidWorks自学网里面，自学网三个汉字是有问题的，那么…...- 1
- 0
- 11.2k
-
