SolidWorks工程图交叉点怎么捕捉怎么标注？
很多时候我们搞设计会用到倒角，或者钣金折弯非90度，这样我们标注的时候需要找到SolidWorks工程图线条的虚拟交点，也就是我们这里标题所说的交叉点才能标注尺寸，如下图所示这张图 下面SolidWorks自学网给大家分享两种SolidWorks圆弧处的虚拟交点的标注技巧，希望对大家有用。 第一种 这种比较常用，比较基础，就是我们键盘按住ctrl键，然后鼠标选中相邻的两个边，然后去点击【点】命令，…...- 0
- 2
- 19.9k
-
SolidWorks工程图尺寸线变黄色出错了怎么解决？
这个问题应该有很多的SolidWorks粉丝遇到，SolidWorks工程图尺寸线变黄的原因只有一个，那就是我们修改SolidWorks零件尺寸或者几何构造都会导致之前的工程图尺寸变黄，也就是这些尺寸失去了参考。 常见的尺寸参考：端点、边线、基准面等等，也就是我们标注的时候选择的东西。 举例： 比如我们之前是标注的尺寸是两个点（或者是一条线和一个点），如下图所示 那么我们去修改SolidWorks…...- 0
- 2
- 19.7k
-
SolidWorks工程图标注尺寸字体大小怎么改？设置一下就好
很多SolidWorks设计师在出SolidWorks工程图的时候，发现标注尺寸文字太小了，打印出来看不清，问如何设置SolidWorks工程图标注尺寸字体的大小？其实这个问题不难，究其原因，还是我们的SolidWorks模板没有设置好。 设置前： 设置后： 方法步骤： 1、打开需要修改的SolidWorks工程图，菜单-工具-选项-文档属性 文档属性，尺寸，字体设置 我们可以设置字体，可以设置字…...- 1
- 0
- 18.3k
-
SolidWorks第一视角和第三视角的区别和设置方法

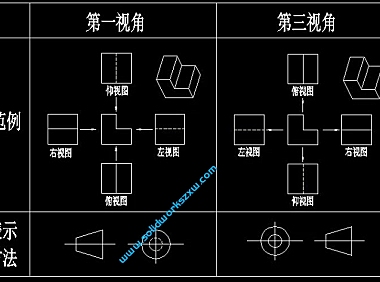

很多SolidWorks设计师可能对这个工程图的第一视角和第三视角概念不是很清晰，因为在国内我们一般用的都是第一视角作图，SolidWorks工程图默认也是第一视角。 那么什么是第一视角？什么是第三视角？两者有什么区别呢？ 下面通过一张图就能很好的理解了 主要是视图放置位置： 第一角视图：左视图放右边，右视图放左边，上视图放下面，依此类推 第三角视图：左视图放左边，右视图放右边，上视图放上面，依此…...- 0
- 0
- 14.6k
-
SolidWorks工程图出现很多坐标轴原点怎么消除？
很多SolidWorks设计师新手，在画图的时候感觉没啥难度，但是在SolidWorks工程图出图的时候遇到这样一个问题，就是每个零件都有一个坐标轴原点，造成图纸很乱，那么如何取消SolidWorks坐标轴原点呢？如下图所示： 解决方法： 这个问题很好解决，主要是大家SolidWorks基础没有打牢。 点击眼睛图标，隐藏观阅原点即可（取消选中） 这样，我们的SolidWorks工程图就比较的清爽一…...- 0
- 0
- 13.9k
-
SolidWorks视图调色板已过时，刷新点不了怎么解决？
今天粉丝问了一个SolidWorks工程图的棘手问题，就是SolidWorks工程图右侧的视图调色板没有视图，空白的，不能进行工程图了，按提示“视图调色板已过时，单机刷新更新视图调色板” 但是这里的刷新是灰色的，不能点，没反应，怎么办？方法其实不难，下面给大家分享SW自学网亲测的解决方法吧。 解决方法 1、这里之所以工程图没有了视图，刷新也不能点，是因为我们现在进入了SolidWorks工程图编辑…...- 0
- 6
- 13.5k
-
SolidWorks工程图自动生成三视图方法

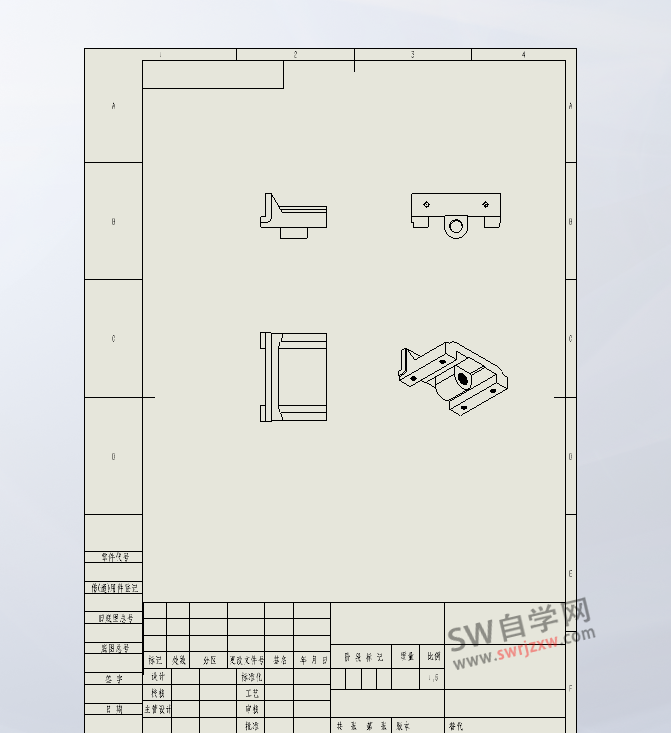

很多时候我们为了SolidWorks出工程图方便，往往想要自动出图，今天给大家分享一个SolidWorks预定义视图功能，这个功能非常的实用，恰好可以实现我们SolidWorks自动出图的功能。 方法步骤： 1、打开SolidWorks软件，新建工程图，然后我们取消插入模型，就是单纯的工程图 2、然后我们点击预定义视图，默认会添加一个主视图，如下图所示： 3、然后我们可以右击视图，投影出左视图和俯…...- 0
- 1
- 12.4k
-
SolidWorks俯视图反了不对是怎么回事？如何解决？
今天有SW自学网的粉丝问了一个比较奇怪的问题，就是SolidWorks工程图主视图是正常的，但是俯视图不对，好像是反的，想是向上看的图，如下图所示： 其实这个问题很好解决，并不是SolidWorks软件出了BUG，这个与我们的画图习惯和投影原则有关系。 解决方法： 右击，点击底部的更多，找到图纸属性 然后找到投影类型，选择第一视角（国人的绘图习惯就是第一视角，其他国家会选择第一或第三视角） 然后点…...- 2
- 4
- 10.2k
-
SolidWorks材料明细表怎么导出来Excel表格？
很多SolidWorks初学者会问的一个问题就是SolidWorks材料明细表能不能导出来，方便统计和修改，以及发给其他部门进行生产或者采购等等。那么SolidWorks的材料明细表能不能导出来呢？有没有啥方法呢？ 操作方法： 1、在SolidWorks材料明细表内右击鼠标，选择另存为 2、然后我们在弹出的对话框里面输入名称，保存类型选择Excel2007 3、这样，我们就可以导出这个SolidW…...- 0
- 2
- 9.7k
-
SolidWorks工程图怎么把某个零件显示为虚线？
很多搞设计的小伙伴，在用SolidWorks出装配体工程图的时候不知道怎么把其中的某个零件改成虚线，也就是参考的意思，那么SolidWorks能不能实现工程图中某个零件改为虚线呢？答案是可以的，如下图所示，SolidWorks自学网小编给大家分享的实战案例： 操作方法： 1、首先我们要打开SolidWorks装配体，然后找到这个需要虚线显示的零件，然后右击零件，选择属性按钮 2、然后我们勾选“封套…...- 0
- 0
- 9.1k
-
SolidWorks工程图不能自动投影怎么办？很好解决
今天有粉丝问道这样一个问题，就是在SolidWorks工程图出图的时候这里不能自动投影，每次都是拖出一个视图，然后右击在投影，非常的麻烦 那么SolidWorks工程图自动投影应该怎么解决呢？方法很简单，下面sw自学网就分享给大家。 右边视图调色板里面，我们勾选‘自动开始投影视图’即可。 勾选之后我们拖出一个视图，就可以自动投影啦。...- 1
- 0
- 8.8k
-
SolidWorks工程图零件成组零件序号怎么标注？
昨天有SW自学网粉丝咨询一个SolidWorks工程图的问题，就是SolidWorks工程图零件成组标注，比如螺栓螺母垫片放一起，比较好看专业，如下图所示： 操作方法： 1、直接找到SolidWorks菜单-插入-注解-成组的零件序号 2、然后我们连续点击几个零件（组成一个组来显示序号），选完之后，我们稍微调调序号的位置即可 3、我们看到顺序不太满意，我们可以调节顺序。鼠标右击序号，找到排序层叠，…...- 0
- 1
- 8k
-
SolidWorks材料明细表定位点怎么设置？

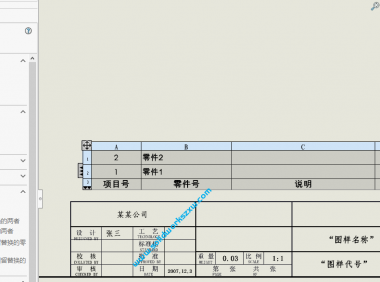

SolidWorks在用材料明细表的时候，发现勾选【附加到定位点】之后，出现材料明细表不在标题栏平齐的位置，那么问题来了，如何移动SolidWorks材料明细表定位点的位置呢？如下图示例所示： 解决方法： SolidWorks修改材料明细表定位点的位置不难，按照下面的操作即可。 右击图纸编辑图纸格式 然后我们在标题栏右上角的交点，鼠标选中交点，右击，找到设为定位点-选择材料明细表 然后我们退出编辑…...- 0
- 1
- 7.9k
-
SolidWorks倒角尺寸怎么标注？各种倒角标注方法
SolidWorks工程图给倒角提供了单独的标注方法，并且还提供了各种标注样式，供设计师自由的选择。 前提我们的SolidWorks三维模型使用倒角命令，而不是拉伸切除的效果。 SolidWorks倒角尺寸标注方法一： SolidWorks给我们提供了专门的倒角尺寸标注，我们点击倒角标注， 然后我们选择倒角边线，在选择任何一条边线，如下图所示： 这里默认是右边的C1我们看到，也就是倒角尺寸30，那…...- 0
- 0
- 7.9k
-
SolidWorks工程图中心线怎么去掉？
很多情况下，我们绘制了复制的SolidWorks零件或者装配体，在生成工程图的时候，会发现出来很多很多的中心线中心符号线，非常的影响美观，也没有必要显示这些solidworks工程图中心线，那么我们怎么删掉这些SolidWorks中心线呢？下面给出操作方法供参考。 第一种 这一种适合修改当下工程图， 就是已经生成的视图，我们需要单独去删除，鼠标全选，然后del键删除即可 第二种 这一种适合后期所有…...- 1
- 0
- 7.7k
-
